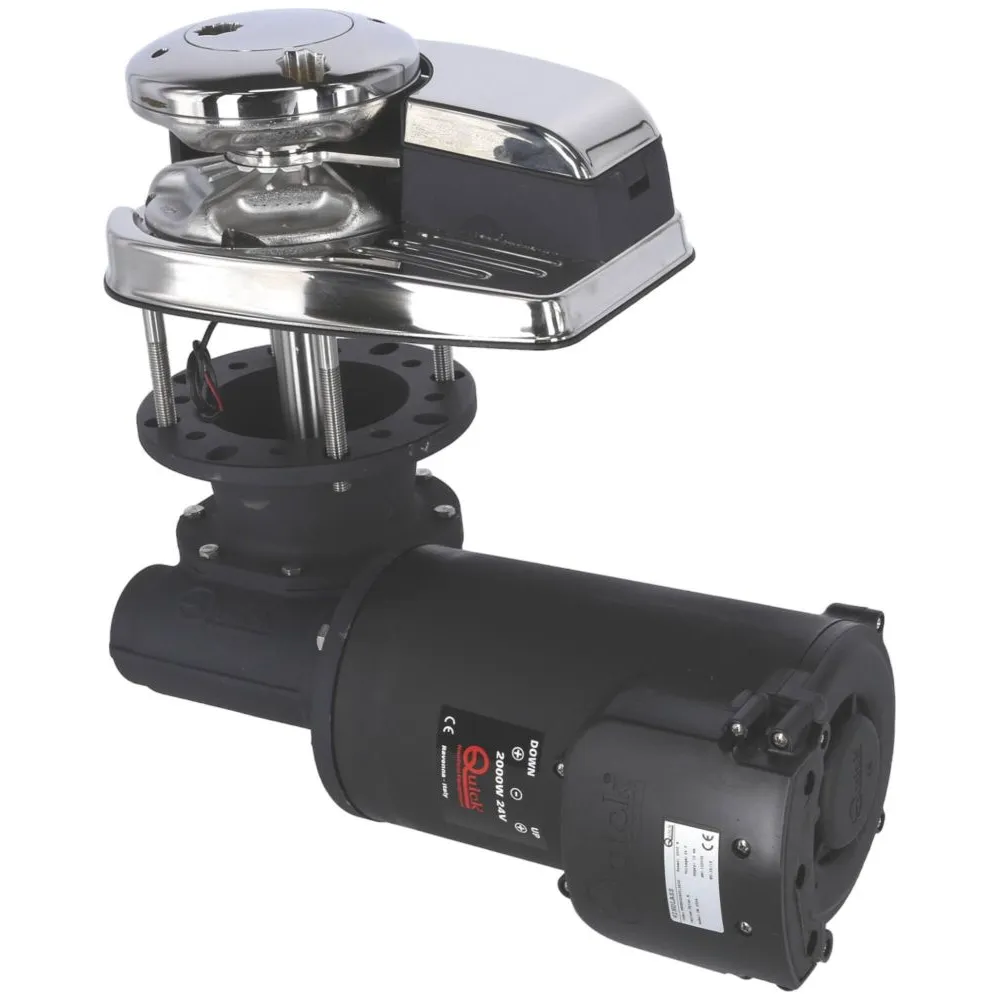

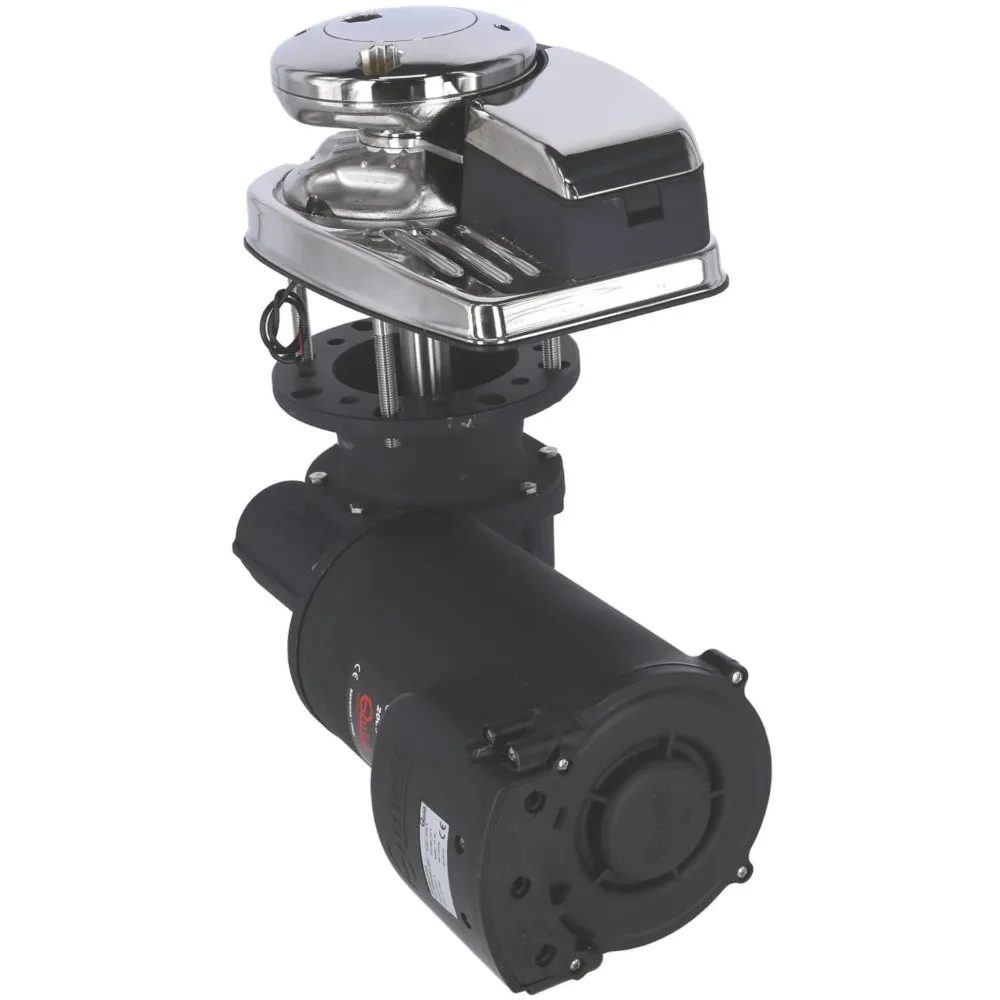

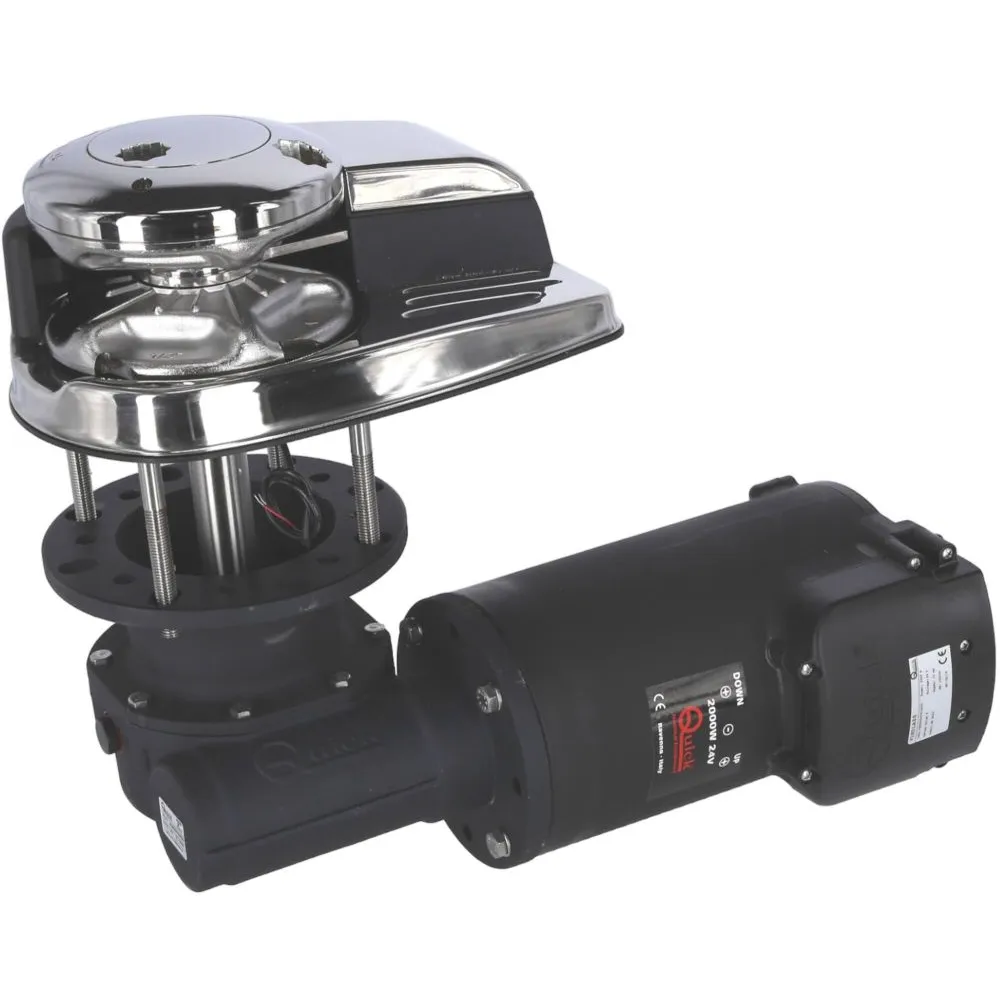

Guindeau vertical Dylan 24V 2000W sans poupée 12mm
• Quick

Passerelle & Pont / Guindeau / Guindeau vertical

Référence : QY20012

Modèle : FSDR20240012A00

Bateaux de 12 à 20m.
Guindeau vertical.
Base mixte en aluminium anodisé et inox AISI 316.
Poupée inox AISI 316.
Barbotin mixte chaîne et cordage.
Equipé d’un système de largage manuel rapide, du levier de pression, de l’écubier.
Remontée manuelle possible en cas de batterie faible.
Barbotin pour chaîne de 10 ou 12/13mm.
Moteur équipé d’un carter étanche IP67.

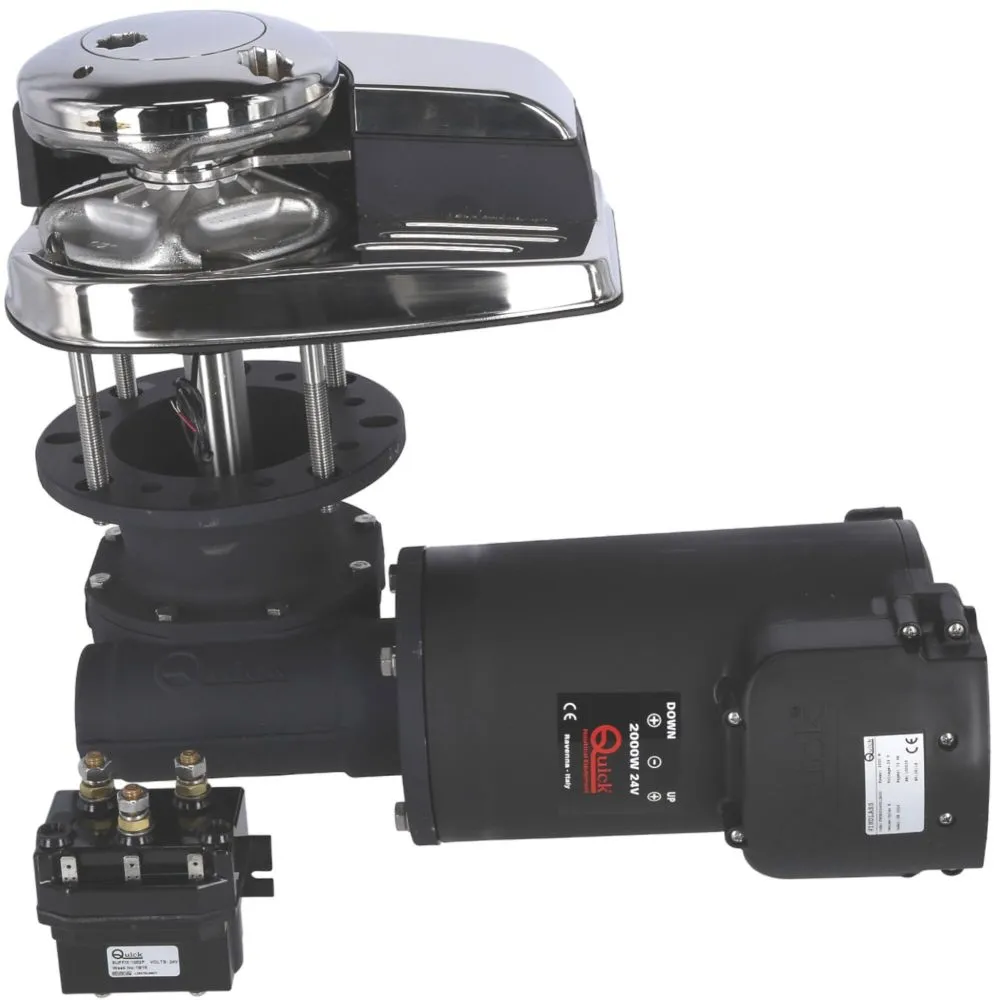

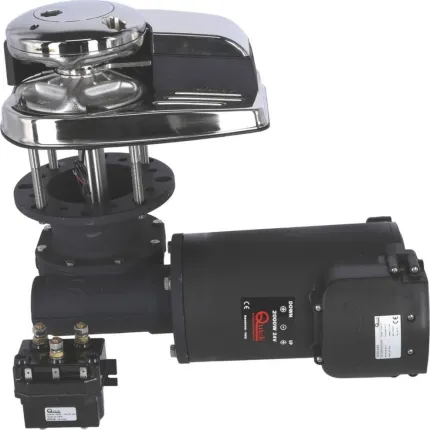

Livré avec un boîtier relais et un barbotin.

* Arbre et goujons de longueur supérieure sur demande

Réf. avec poupée : QY20112

Prix public :
3720 € TTC

3100 € HT

Barbotin :	12 mm
Poupée :	sans
Tension :	24 V
Modèle :	FSDR20240012A00
Longueur du bateau :	15 - 20 m
Type de guindeau :	Vertical
Puissance moteur :	2000 W
Force d'arrachement :	1600 kg
Force de relevage :	250 kg
Force de relevage maximum :	750 kg
Version :	DC
Vitesse de remontée :	22,3 m/min
Poids :	30,9 kg

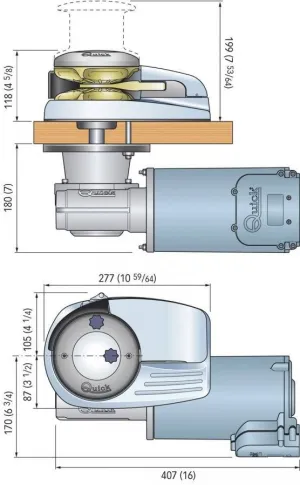

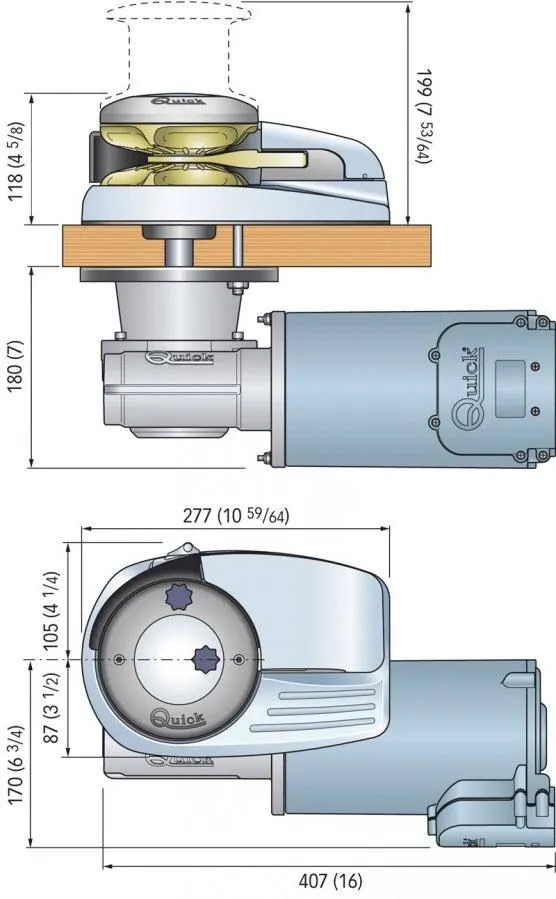

A :	118 mm
B :	190 mm
C :	184 mm
D :	281 mm
E :	407 mm
F :	170,2 mm
G :	90 mm
H :	103 mm

Guindeau vertical Dylan 24V 2000W sans poupée 12mm

LIMITES DE RESPONSABILITE :

Les fichiers sont téléchargeables librement

Cependant, en cas d’utilisation sur un projet, vous devez contacter le chef produit concerné pour s’assurer que la version téléchargée est bien la dernière à jour et que le produit retenu correspond bien aux attentes.

Nous informer de votre projet

Pages catalogue

Catalogue Marine 2022

p424

Documentation technique

Gabarit guindeaux Dylan DR4 1500-1700-2000-3000W_11-11-15

FRA-ENG-DEU-ITA-SPA Ce document n'est pas intégralement en langue française.

Manuel guindeaux Dylan DR4 1500-1700-2000-3000W_Rev001A

FRA-DEU-SPA Ce document n'est pas intégralement en langue française.
