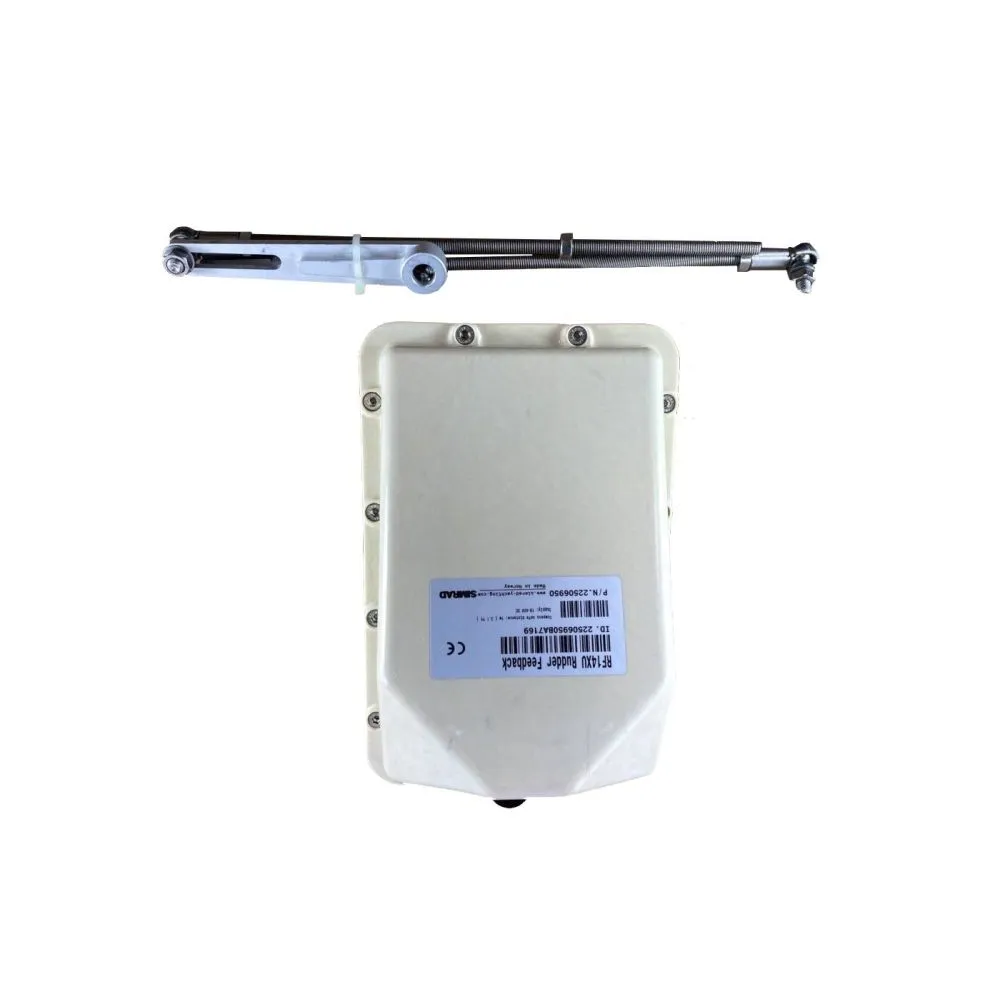

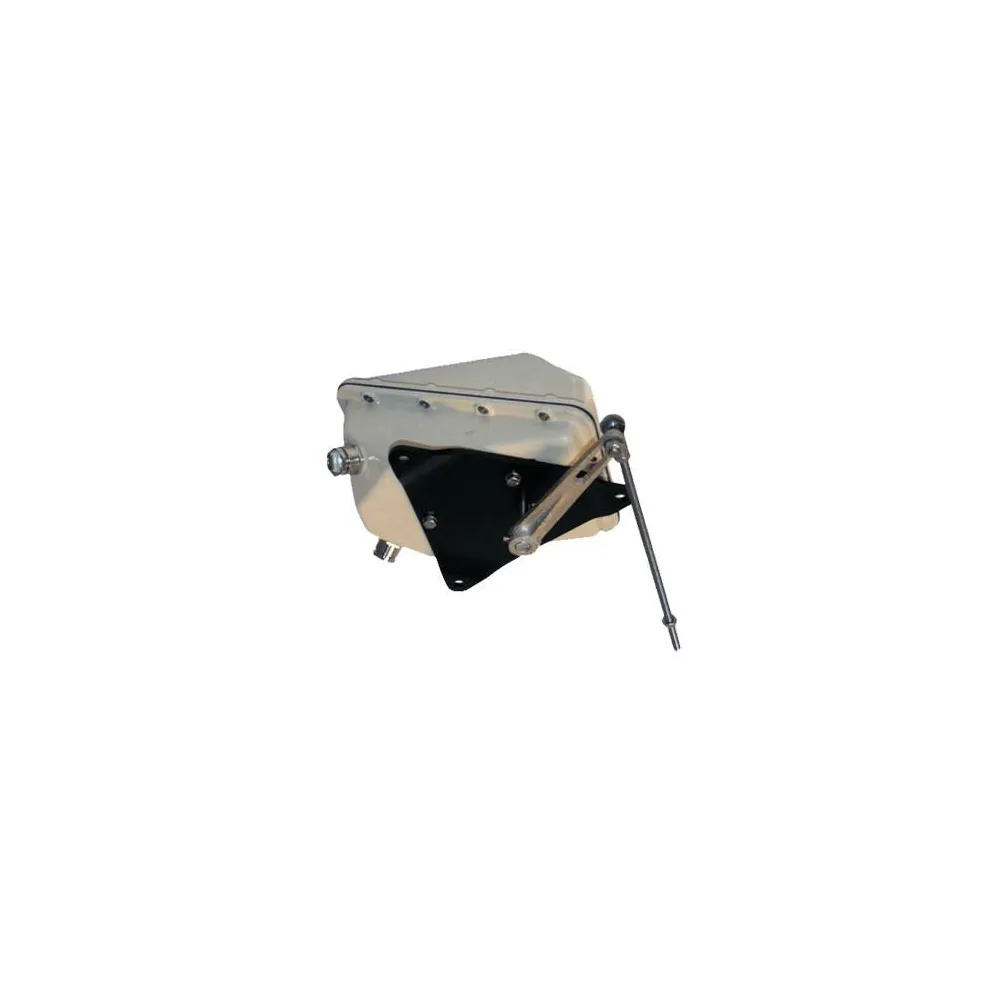

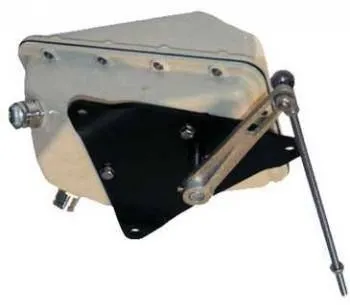

RF14XU : Capteur d'Angle de Barre avec tinglerie
• Simrad

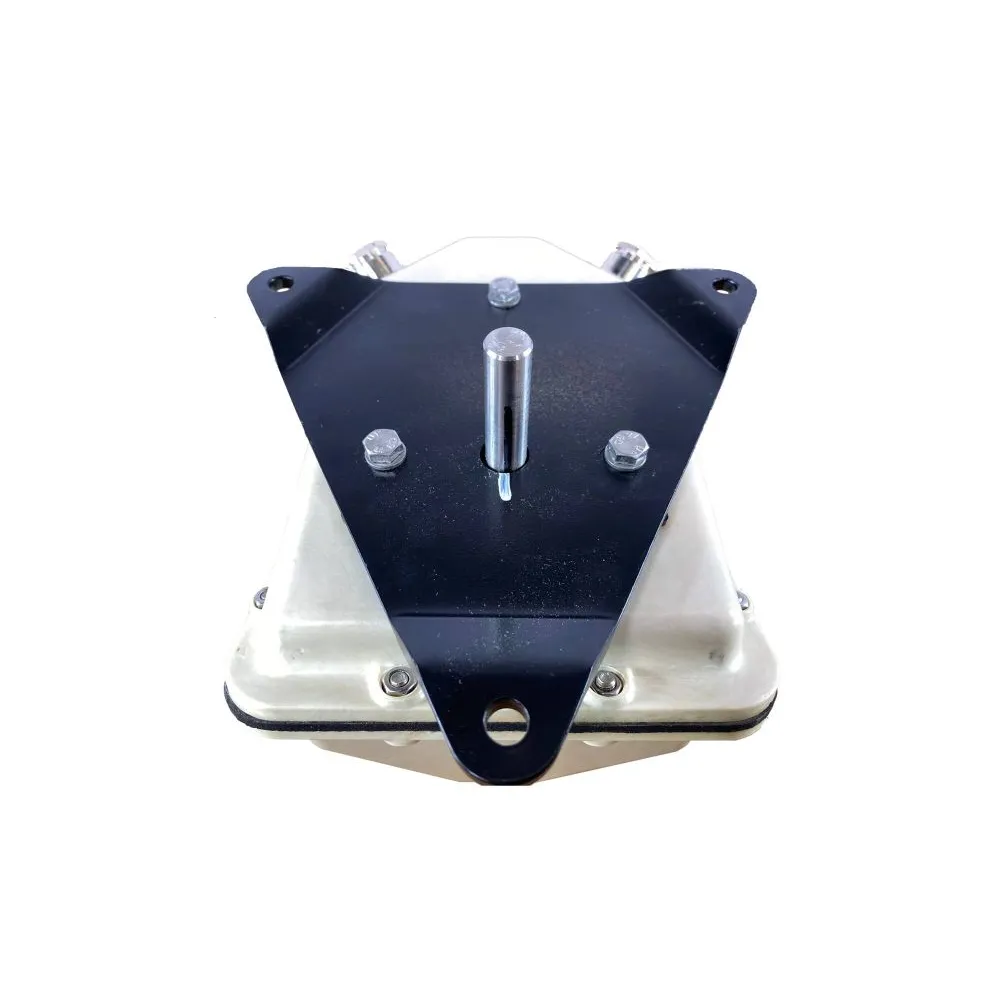

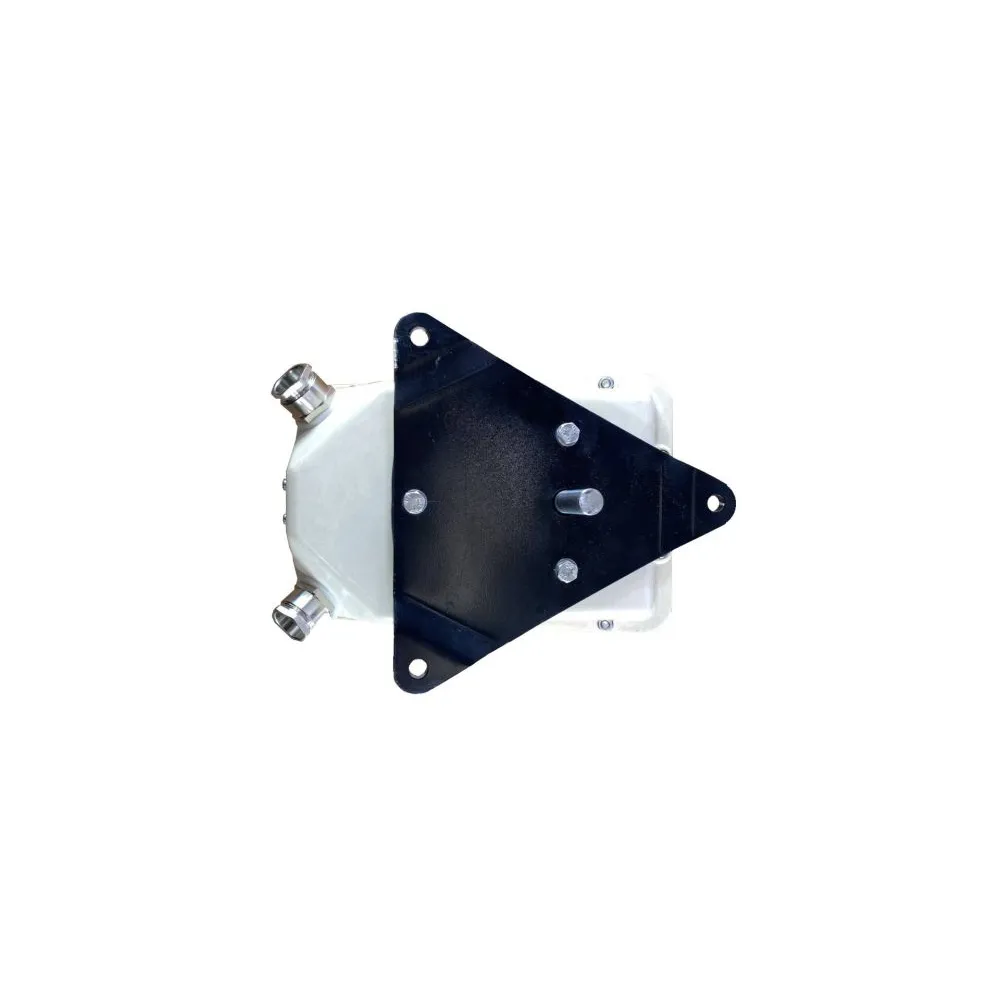

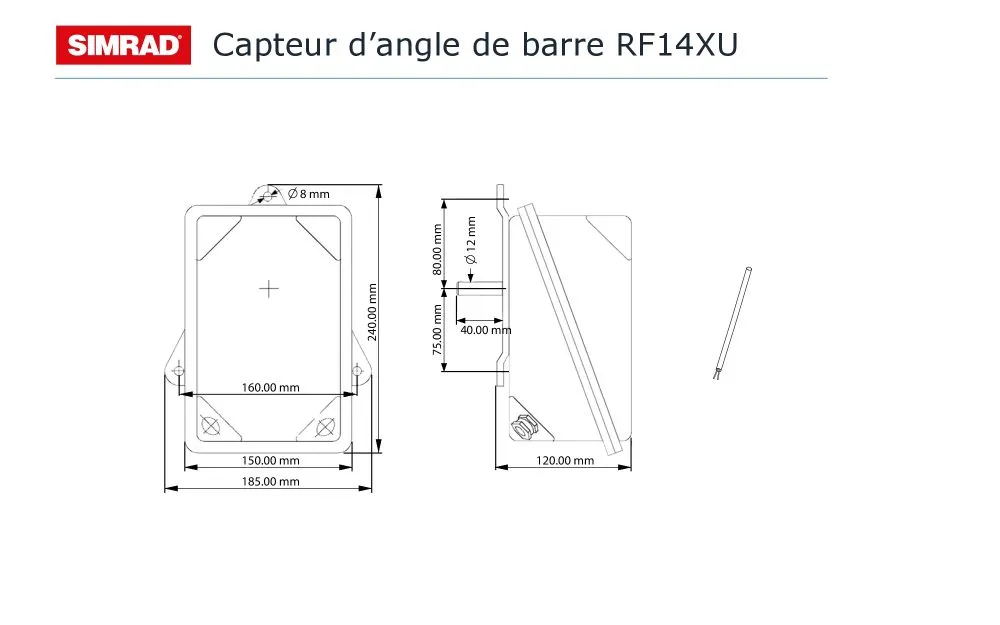

Le capteur d’angle de barre RF14XU se compose d'un boîtier en polyester non-inflammable renforcé par fibre de verre avec une plaque de montage en aluminium résistant à l'eau de mer.

Il contient un potentiomètre, des interrupteurs de fin de course et un module d'entraînement électronique. Le module d'entraînement électronique contient une section tension et une section fréquence.

La section de tension délivre une tension au(x) indicateur(s) d'angle de barre qui est proportionnelle à l'angle de barre. La tension varie de ± 9 volts autour de la moitié de la tension d'alimentation.

La section de fréquence génère un signal à fréquence variable avec 3400 Hz comme référence de position médiane.

Cette section n'est utilisée que si un pilote automatique Simrad est connecté au RF14XU. Le signal varie à un taux de 20 Hz/degré croissant lorsque le gouvernail se déplace vers bâbord et vice versa.

L'arbre de l'unité est libre de se déplacer à 360 degrés, mais seulement ± 90 degrés à partir de la position médiane sont utilisés pour le contrôle du signal.

Le RF14XU est équipé de deux ensembles de micro-interrupteurs qui peuvent être utilisés comme interrupteurs de fin de course électriques pour l'appareil à gouverner.
